1ª parte do tutorial de redes: Crimpagem de Cabo

Boa tarde,
Hoje vou começar um tutorial de como fazer uma rede entre computadores, via HUB, roteador ou micro a micro, nessa primeira parte vamos ver como se crimpa um cabo de rede,

Primeiramente vamos ao material necessário:




- Alicate de crimpagem

- Conector RJ 45

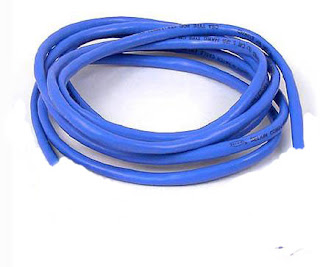

- Cabo de rede

Esse material é comprado em qualquer loja de informática ou de componentes eletrônicos.

Vamos ao trabalho


- Descasque o cabo de rede, pode descascar do tamanho que está na imagem mesmo, uns 5 cm já está bom.

- Separe e estique os fios para facilitar o trabalho

- Coloque os fios no conector RJ 45 nesta ordem (corte os fios para ficarem menores, pois a parte azul do cabo deve ficar dentro do conector, e os fios devem chegar até a ponta, preste atenção neste detalhe, é nessa hora que a maioria das pessoas erram.
Laranja claro

Laranja escuro

Verde claro

Azul escuro
Azul Claro

Verde escuro

Marrom Claro

Marrom escuro

- Antes de crimpar, confira, os fios devem ficar igual está na imagem, depois de conferido é só apertar o alicate e está pronto

Faça igual nas duas pontas do cabo, assim você ja tem um cabo para uso em modem ADSL, Roteador e HUB.

Se você for fazer uma ligação direta de um computador ao outro, uma das pontas deve ser invertida a ordem dos fios, ao invés da ordem que foi passada deve ser assim:

Verde claro
Verde Escuro
Laranja claro
Azul escuro
Azul Claro
Laranja escuro
Marrom claro
Marrom escuro

Essa é a primeira parte do turorial para criação de redes.
Até o fim da semana pretendo postar o resto do tutorial,

Abraços,
